例如：给罐子定量加水（比如10升），在流量积算仪（定量控制仪）上输入10升的值，然后启动按钮，流量积算仪继电器闭合(电磁阀打开，进水),流量积算仪开始累积，当罐子累积水量到达10升时，流量积算仪继电器断开(电磁阀关闭，停水),本次定量完成。

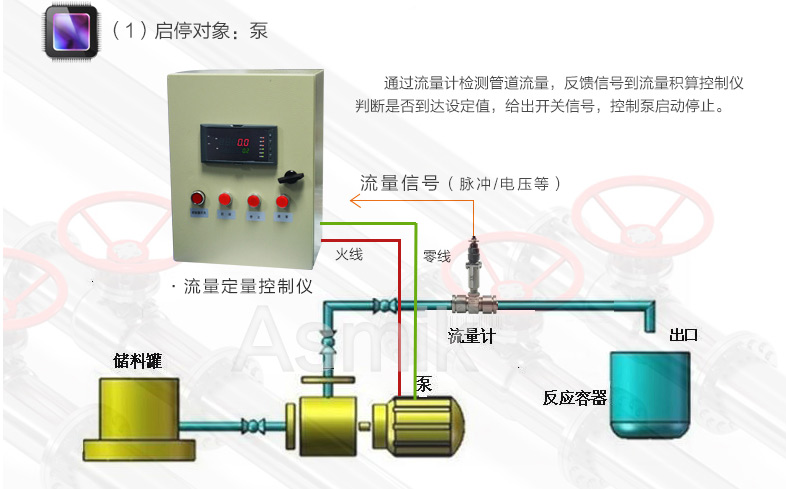

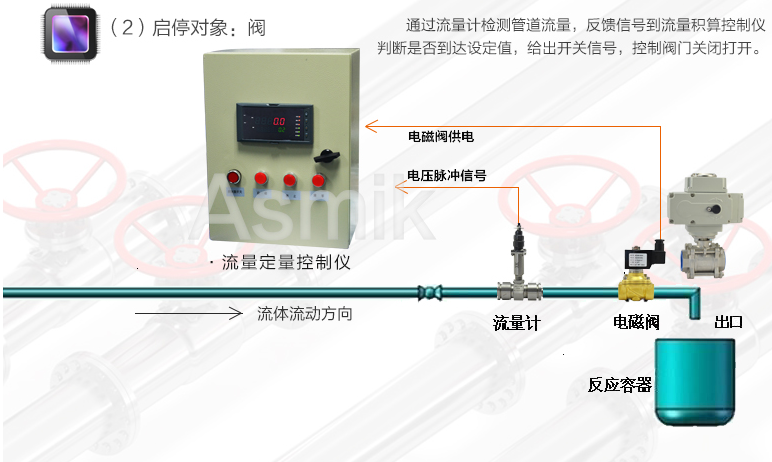

顶意定量控制系统是由流量计、流量积算仪、电磁阀和定量控制箱等装置组成。可实现对流体的定量计量、定量灌装、定量配料等过程的控制。结构如图所示。

流量批定量控制的基本要求如下。

   ①按批量操作流体总量设定值进行批量发料、装桶、装车或装船等操作，并达到规定的准确度。
   ②在危险情况发生时能立即快速切断放料阀，然后进行人工干预，以确保安全。
   ③重大的异常情况发生时能发出报警信号。

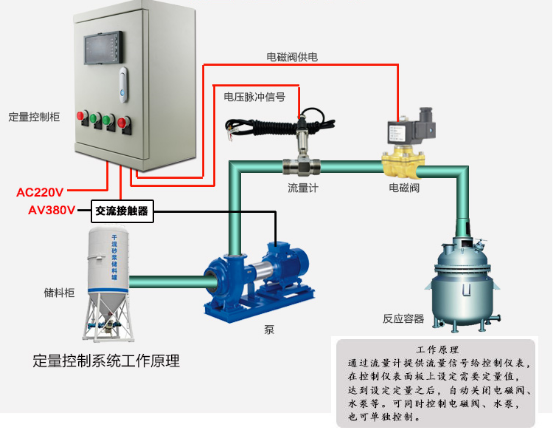

流量定量控制系统的原理
定量计量开始时定量控制仪指示电磁阀开启，流体进入流量传感器。流量传感器将流量信号传给定量控制仪并开始计量，当流量达到设定值时，定量控制仪发出指令使电磁阀、水泵等断开（可同时控制电磁阀、水泵，也可单独控制），恢复到初始的关闭。

流量定量控制系统的特点

1、只需要计量传感器、控制器和断流设备组成，结构简单，成本低；

2、流量计和断流设备等均有控制箱内提供电源，只需要给控制箱提供AC220V即可

3、控制箱面板设有“启动'、“停止'等按键，并有“状态指示灯'显示，因此显示直观，操作简单、方便、易学；

4、每次定量制值可以根据需要任意更改，只需在定量控制仪内操作完成

5、定量控制仪显示参数包括本次累积、总累积、瞬时流量、时间、流量计输入信号值等；

流量定量控制系统的组成

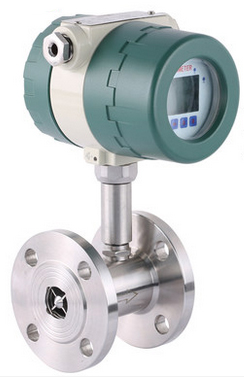

1、定量控制传感器：LWGY-DY涡轮流量计

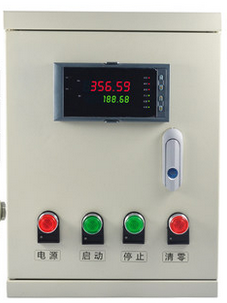

2、定量控制柜：内含DY-2600流量积算仪、内部控制线路及组件、外部控制按钮和指示灯等


顶意简易流量定量控制系统的组成
