案例一:流量数值波动大

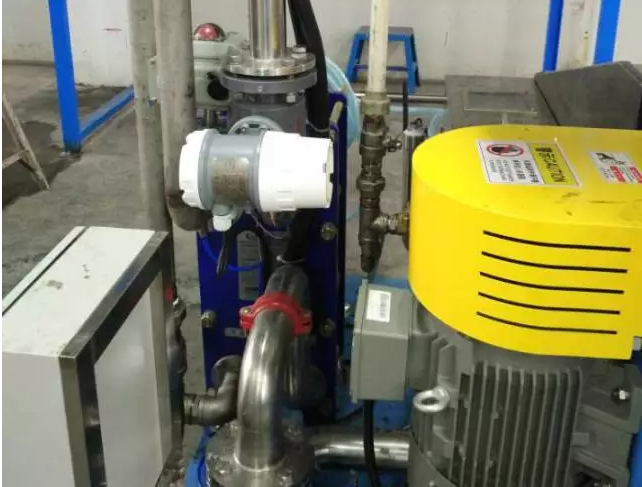

某现场,客户的电磁流量计数值一直跳动
案例分析:
现场存在着泵,而泵又紧挨着流量计。流体在经过流量计的时候。流体是处于紊流状态(也就是水打漩涡),这时候对于流量计测量,存在着较大干扰,所以现场流量计数值经常发生跳动,根本稳定不下来。
解决方法:
安装远离泵,至少5倍以上口径的直管段距离,保证流体稳定。

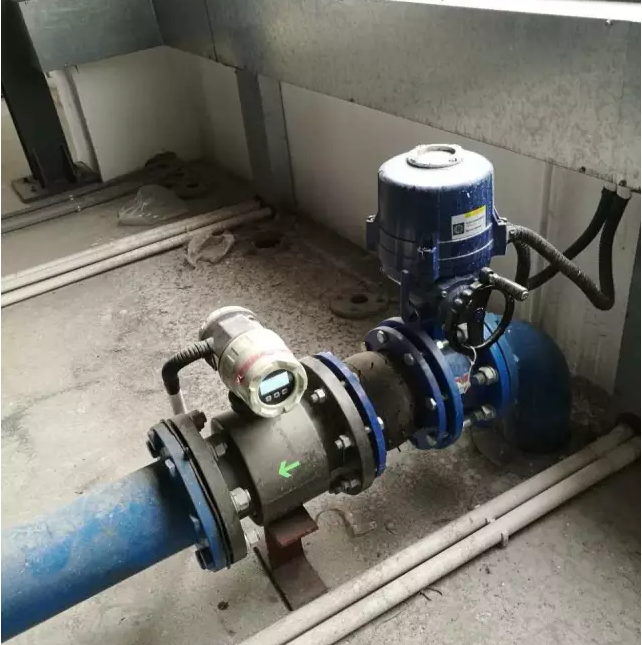

类似还有安装在阀门附近的案例,也是需要远离阀门5倍以上口径的直管段距离
案例二:流量始终测不准
某客户现场,流量测量始终不准,有时候还会出现空管报警(FGP)和下限报警(FQL)。
案例分析:

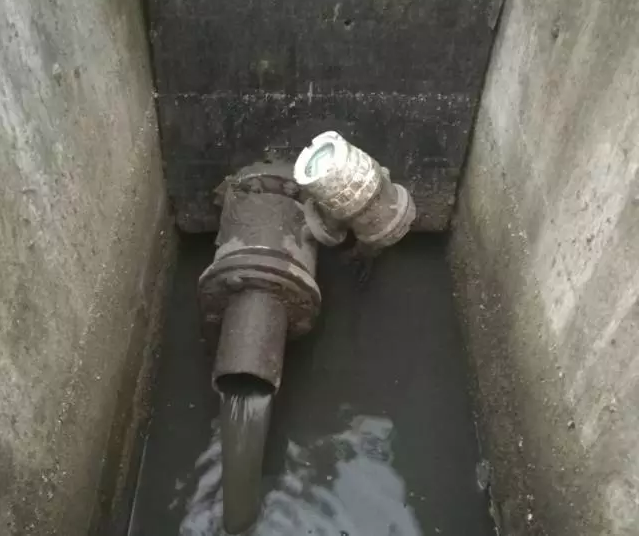

从上图看到,我们管道只有半管子水不到,那么也就是说电磁流量计根本就没有满管。流量计在没有满管的情况下,会显示空管报警以及下限报警的情况,所测量的数值偏差大。
解决方法:
后面流量计出口,可以进行缩径,安装一段管道延长,让液体充满整个管道。
案例三:电磁流量计经常损坏
某客户现场,电磁流量计经常损坏
案例分析:

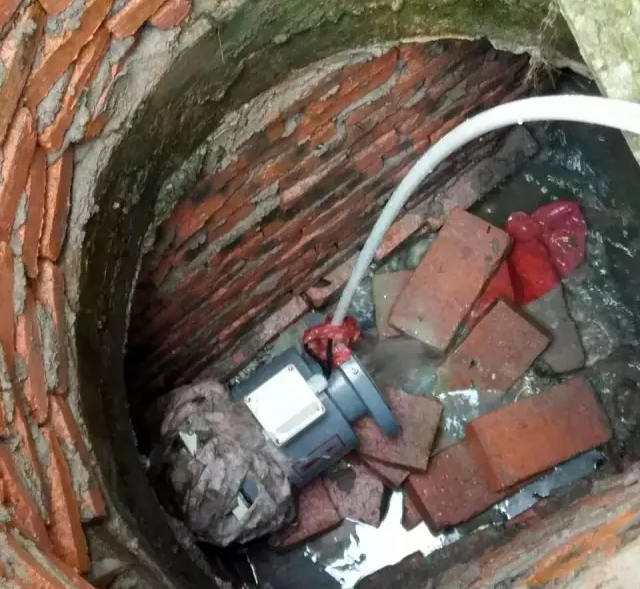

原先井内充满水,电磁流量计长期浸泡到水中
解决方法:
常规电磁流量计默认IP65防护等级,如果需长期浸泡在水中进行测量,需要定制成IP68防护等级(潜水型电磁流量计),工程师在跟客户沟通时应该全面了解现场工况,避免给客户带来不必要的损失。
为什么电磁流量计测量对安装要求这么严格呢?
电磁流量计测量原理主要是根据法拉第电磁感应原理,导电介质切割磁感线产生感应电动势,通过管道中心轴线安装的两个测量电极来采集信号。如果不能保证满管,电磁流量计将采集不到任何信号,另外测量的数值也不准确

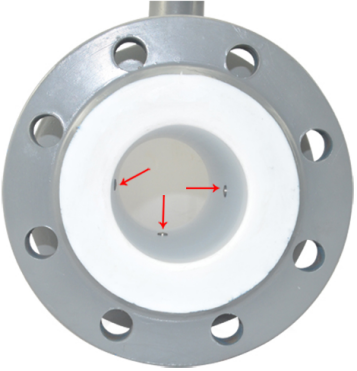

LDG-DY三电极电磁流量计
哪种情况下能避免测量数值乱跳?

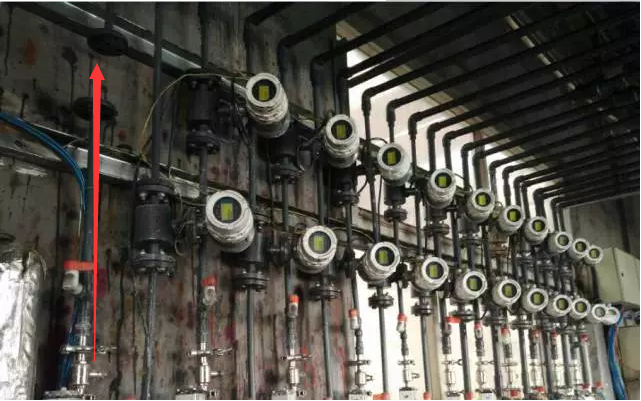

1、竖直管道,水自下而上
2、管道中通过流量计的流体,流速要均匀稳定
3、保证前后直管段长度前十后五(指流量计上游方向要有10倍的直管段,下游要有5倍的直管段)
4、远离干扰源,排除大功率仪器对产品信号的干扰,阀前泵后(流量计安装在阀门的前面,泵的后面,保证5倍直管段距离)
