一体式电磁流量计是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。

   LDG-DY广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。







·极强的抗腐蚀能力，几乎可测任何导电液体

·抗干扰力强，几乎不受外界干扰

·测量不受流体密度、粘度、温度、压力和导电率变化的影响

·测量管内无阻流部件、无压损直管段要求低。对浆液测量有独特的适应性

·测量管内无可动部件，无阻流部件，测量中几乎没有附加压力损失

·具有自检与自诊断功能

·在现场可根据用户实际需要在线修改量程

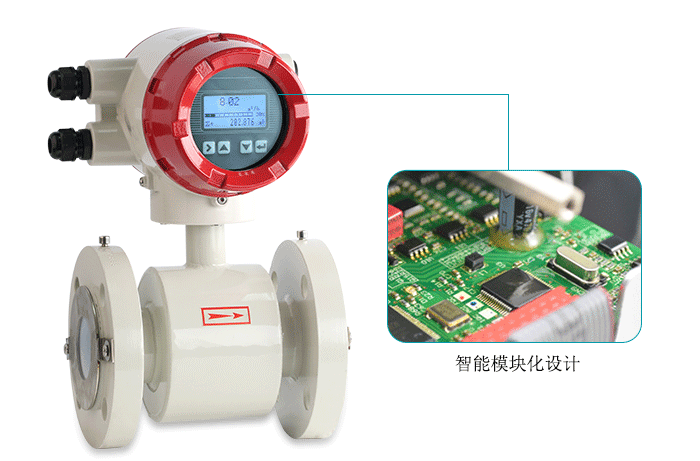

从细节看品质

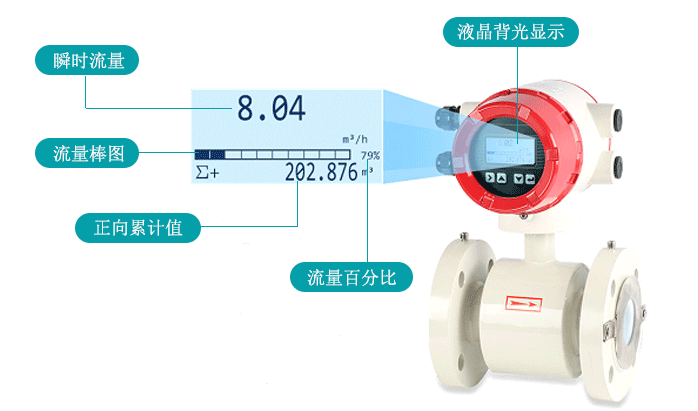

一、显示部分：

1、液晶背光显示

2、瞬时流量、累计流量计、流量棒图、流量百分比

3、一键查询净累计值、正向累计值、负向累计值、当前电导率等效值

4、多单位可切换（L、m³、Kg、t/s、min、h）

5、485通讯远传读取数据



二、打标方面：

激光雕刻型防护后盖，告别说明书，直接对照端子配线接线

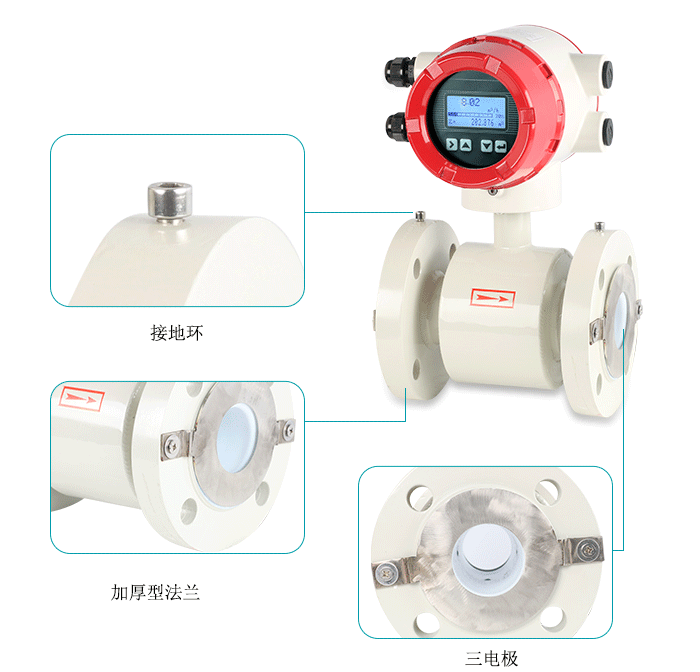

三、传感器（本体）方面：

1、升级款加厚型高强度法兰（防脱落衬里、防翻边、防漏水）

2、选用优质电极，标准3电极，优于市面常规两电极，测量更准确

3、接地环直接与本体对接，有效解决电干扰、良好接地，保障人身安全





四、性能方面：

1、进口贴片元器件，防水尘涂覆保护，标准IP65（防水尘）等级

2、高级抗干扰电路设计，防浪涌、数值更稳定。

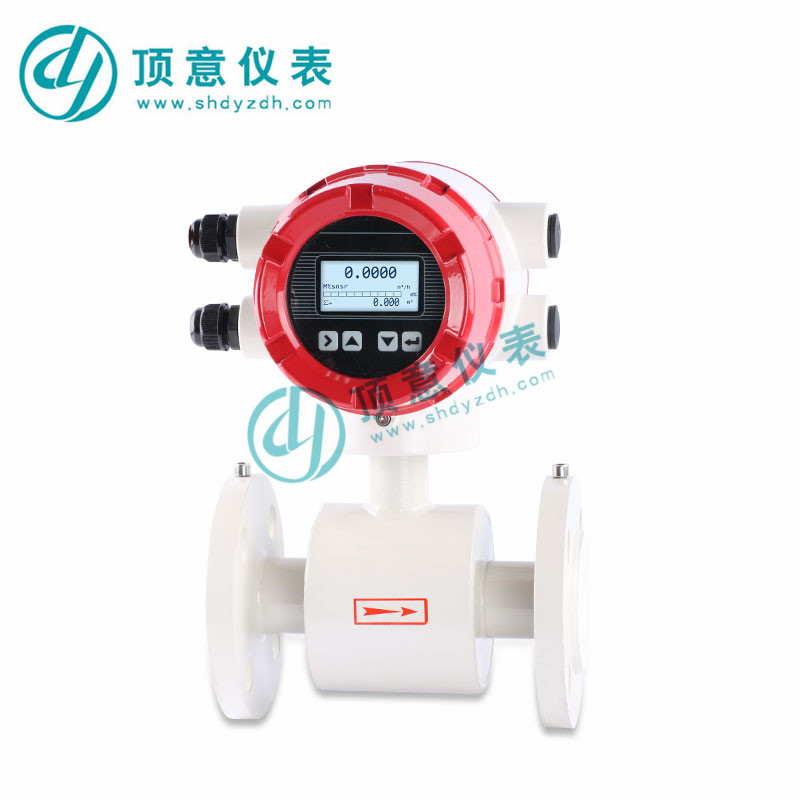

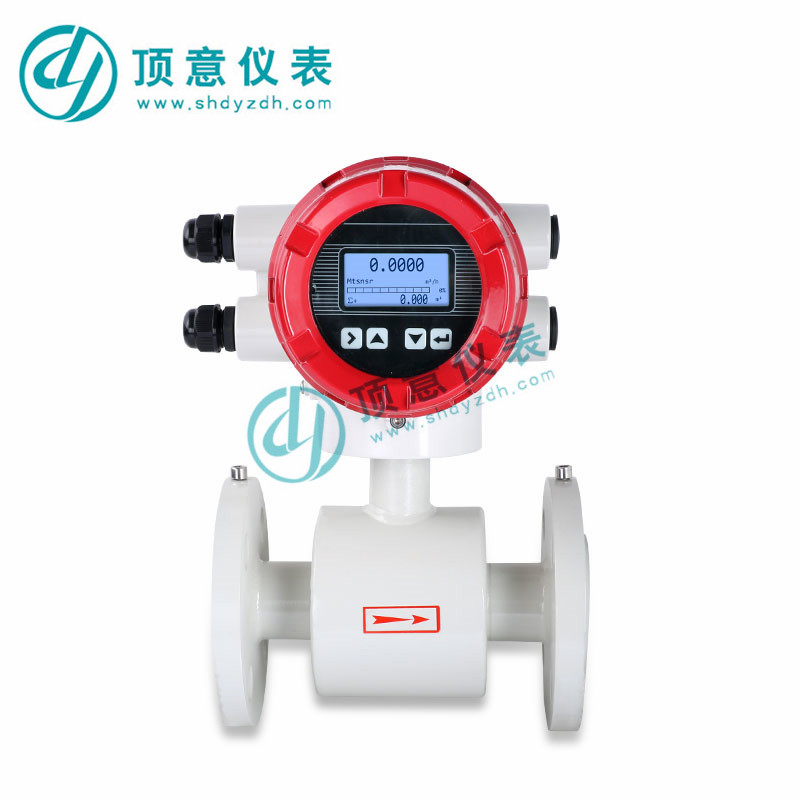

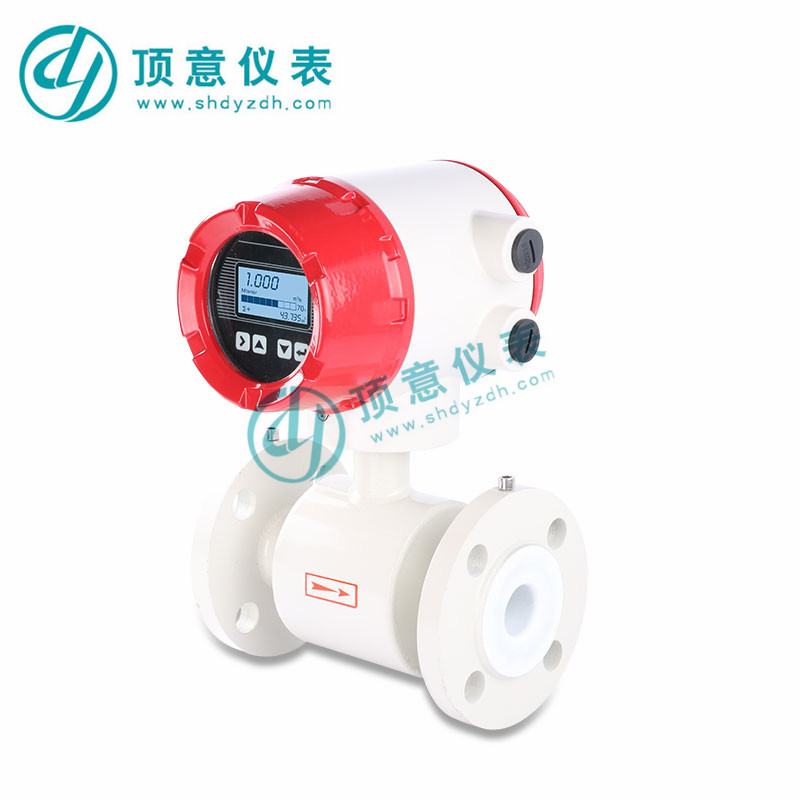

产品名称：智能直显型电磁流量计

精度等级：±0.5%R（千分之五）

公称压力：4.0MPA(DN10-DN150)

       1.6MPA(DN200-DN600)

       1.0MPA(DN700-DN1200)

       （其他规格可定制）

安装方式：法兰安装（默认）；加持安装（定制）、卡箍安装（定制）

电极类型：316L电极（标配）；HB/HC合金电极（强酸碱环境）；钛电极；钽电极；碳化钨电极；铂金电极

衬里材质：氯丁橡胶（CR）；聚四氟乙烯（F4）；聚氨酯橡胶（PU）；聚四氟乙丙烯（F46）

量 程 比：20:1

工作环境：传感器-25-180℃；转化器：-10-60℃（≥80℃需定制）

流体需求：导电介质（电导率≥5US/CM液体）

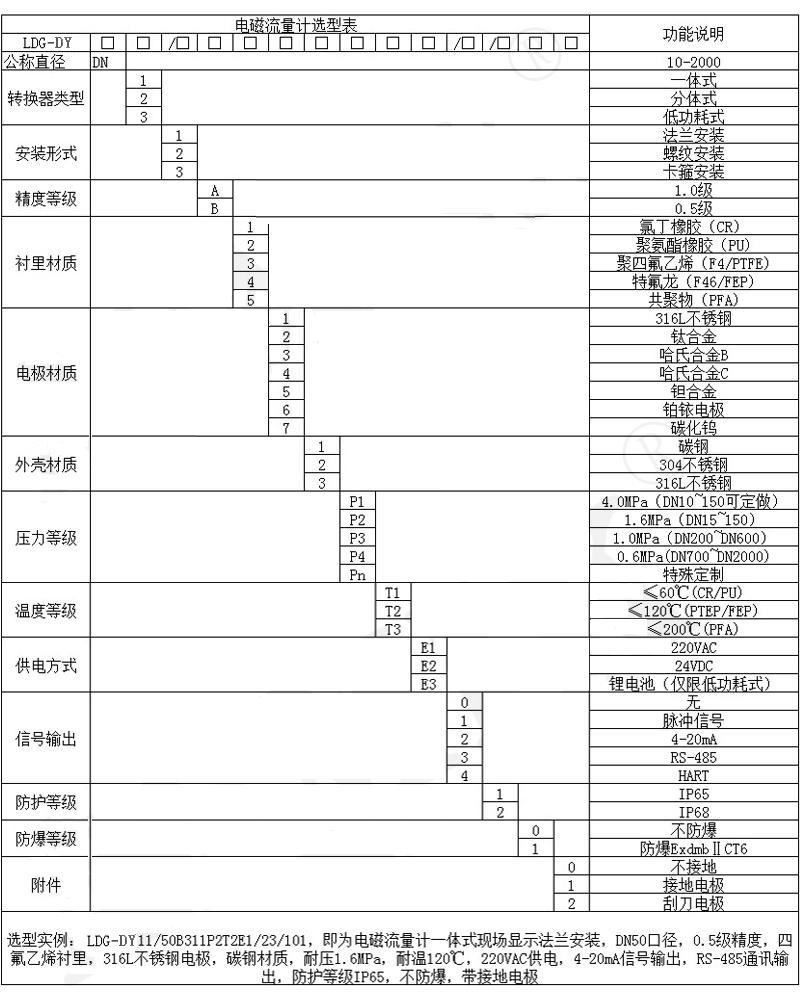

温馨提示：流量计选型必备，介质，口径（流量范围）、电极材质、衬里材质、安装方式

顶意与伊利精诚合作

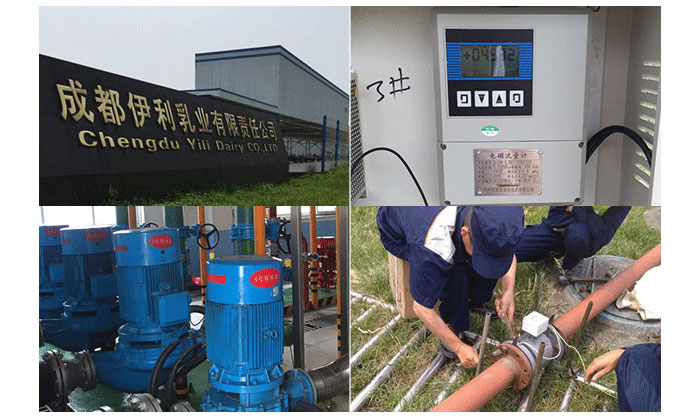

  成都伊利乳业有限公司向我司采购了分体式电磁流量计，主要应用于水处理站给全厂供水用的。水从地下通过泵抽上来，经过过滤后输送到各个车间，电磁流量计用来检测流量然后通过485远传接到配电房。由于客户现场分体式电磁流量计引线不够长，自己延长后没接对出现虚拟流量和实际流量对不上，经过沟通重庆办事处周工到现场指导找到原因后重新接线，现已正常运行。

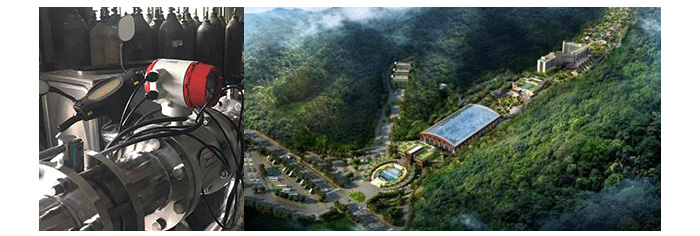

顶意助力横店影视城迈向世界舞台

  横店影视城花木山庄温泉度假区历时一年多的建设即将揭开神秘面纱。它是由浙江横店影视城有限公司投资建造，在这次工程项目建设中，顶意以卓越的产品性能从数十家竞争对手中脱颖而出，赢得了横店影视城温泉工程项目相关负责人的青睐。顶意电磁流量计在设计产品结构、选材、制造、工艺、生产装配和出厂测试等每一个环节都细致严格，从而保证在软件和硬件上都有一个长期的高品质。顶意电磁流量计被投入应用于温泉水流量计量检测。

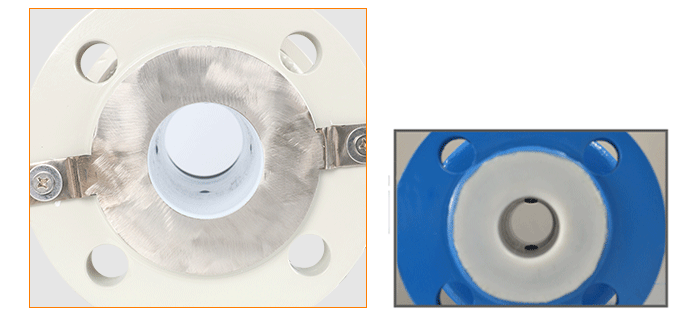

一、电极数量对比

顶意标准三电极设计

顶意智能电磁流量计，标准三电极结构

有效排除信号干扰，流量检测数值更加稳定



两电极设计

低价劣质电磁流量计，一般只有两电极，节省成本

但极易导致共地信号干扰，导致流量数值乱跳

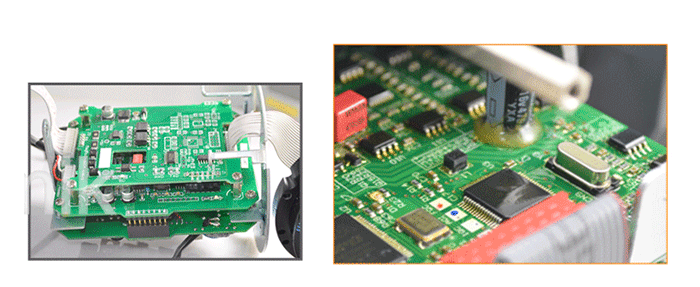

二、电路工艺对比



顶意防水尘电路设计

优质三防漆涂覆，防水、防尘、防静电

电路板自带强隔离功能，长期使用漂移小

普通贴片电路

不防水尘，隔离功能小，容易老化产生较大的温漂和时漂，使整台电磁流量计检测，性能大大下降

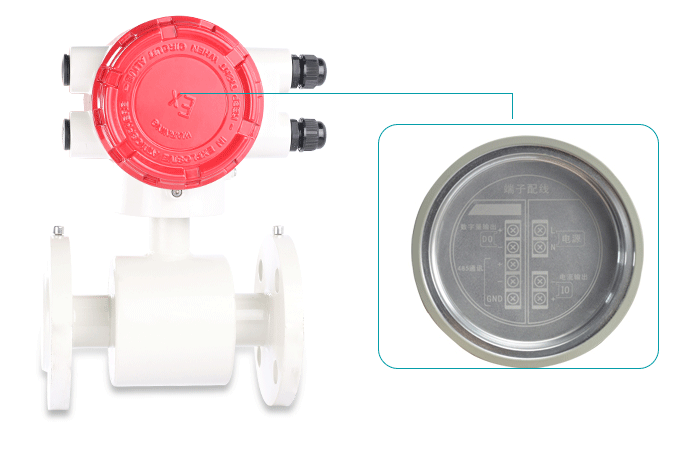

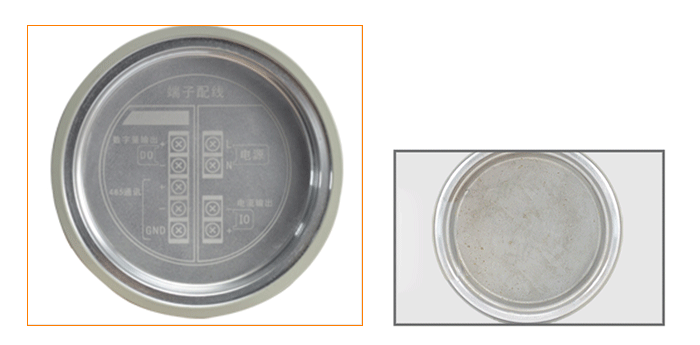

三、仪表后盖对比

顶意激光雕刻后盖

端子配线雕刻，现场接线方便

普通表头后盖

无激光雕刻，不带说明书，易造成接线短路

提示：常规情况下电磁流量计均遵循前10后5原则（既：流量计前方最少要有10*D（D为流量计内径）长度的直管段，后方要有5*D长度的直管段。

1、电磁流量计安装时的优先选用位置







使用安装要求

1. 安装地点选择

   为了使流量计工作可靠稳定，在选择安装地点时应注意以下几个方面的要求：

   a.尽量避开磁性物体及具有强电磁场的设备（如大电机，大变压器等），以免磁场影响传感器的工作磁场和流量信号

   b.应尽量安装在干燥通风处，不宜在潮湿，易积水的地方安装

   c.应尽量避免日晒雨淋，避免环境温度高于60℃及相对湿度大于95%

   d.选择便于维修，活动方便的地方

   e.流量计应安装在水泵后端，决不能在抽吸侧安装；阀门应安装在流量下游侧

2. 安装管道位置的选择

   为了使流量计工作可靠稳定，在选择管道安装位置时应注意以下几点要求；

   a.传感器可在垂直管道、水平管道或倾斜管道上安装，但要求二电极的中心连线处于水平状态

   b.电磁流量计工作时，始终要求测量管内充满被测介质。水平安装时，为了确保这一点，必要时传感器安装位置的标高可以略低于管道的标高

   c.流量计安装需要满足前后直管段的要求，常规场合下，流量计入口前段保留10DN，流量计出后后端保留5DN。

1、为什么有时候接上去显示的是负值？

答：装反了，可以使用双向测量。

2、我现场没有前后这么合适的直管段，怎么办？

答：做一个旁通，既保证了直管段，也方便后期维护。

3、你们的这个精度是整个流量范围的吗？

答：这个精度指的是在中间的比较合适的范围内，在量程的上下限，精度会稍差。

4、为什么你们的货期要6-7天呢？

答：标定的点位和老化的时间是最消耗时间的。

5、现场的接上去之后数值会跳动吗？

答：附近的电磁干扰太强，没有做接地处理等。

6、一体和分体的差别在哪里？

答：有现场的安装条件来判断的。

7、为什么测量污水的流量计时间长了没有数据或者测不准了？

答：可能是电极被覆盖住了污泥或者已经损坏，建议定期维护

8、为什么我现场的流量计测量没有读数呢？

答：介质的原因：含水量不够、电导率不够、流速太小或者不满管等。

9、测量值与输出值不一致，是什么情况？

答：不满管、流速太低、转换器损坏、超过流程。

10、为什么接上去之后就会有流量显示？

答：管道未充满液体或液体中含有气泡、主观上认为管泵液体无流动而实际上存在微小流动、液体方面（如液体电导率均匀性不好、电极污染等）的原因。













提示：常规情况下电磁流量计均遵循前10后5原则（既：流量计前方最少要有10*D（D为流量计内径）长度的直管段，后方要有5*D长度的直管段。

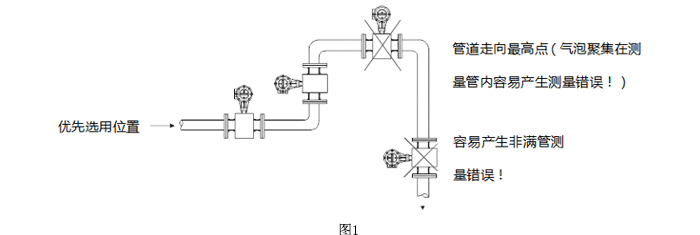

1、电磁流量计安装时的优先选用位置，见图1：

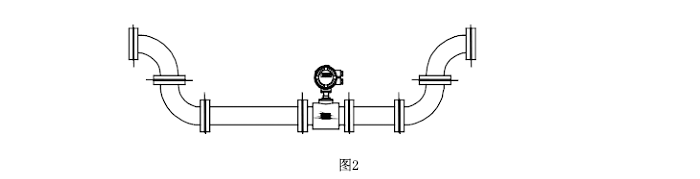

2、应保证电磁流量计测量管中始终充满液体，见图2：

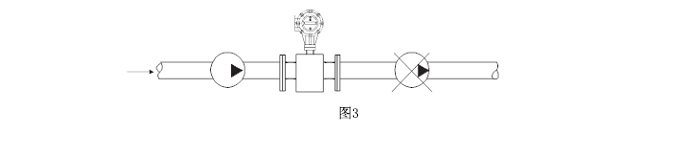

3、不能在泵的抽吸侧安装电磁流量计，见图3：

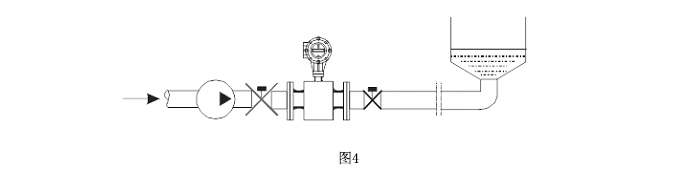

4、对于长管线，一般在电磁流量计下游安装控制阀，见图4：

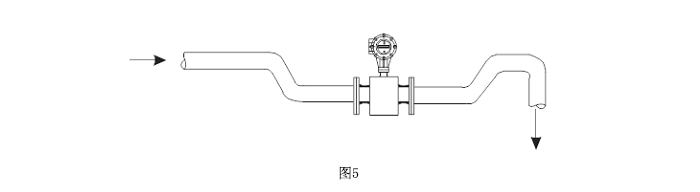

5、开口排放的管道，应将电磁流量计安装在底段(管道的较低处)，见图5：

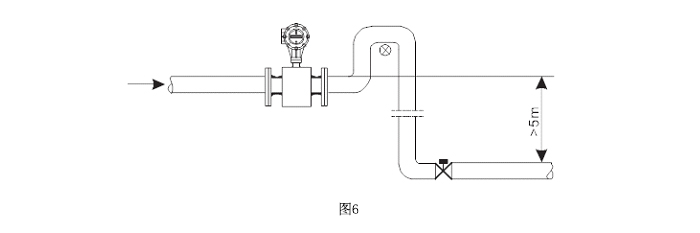

6、对管道落差超过5米的地方，应在电磁流量计下游安装空气阀,见图6：
