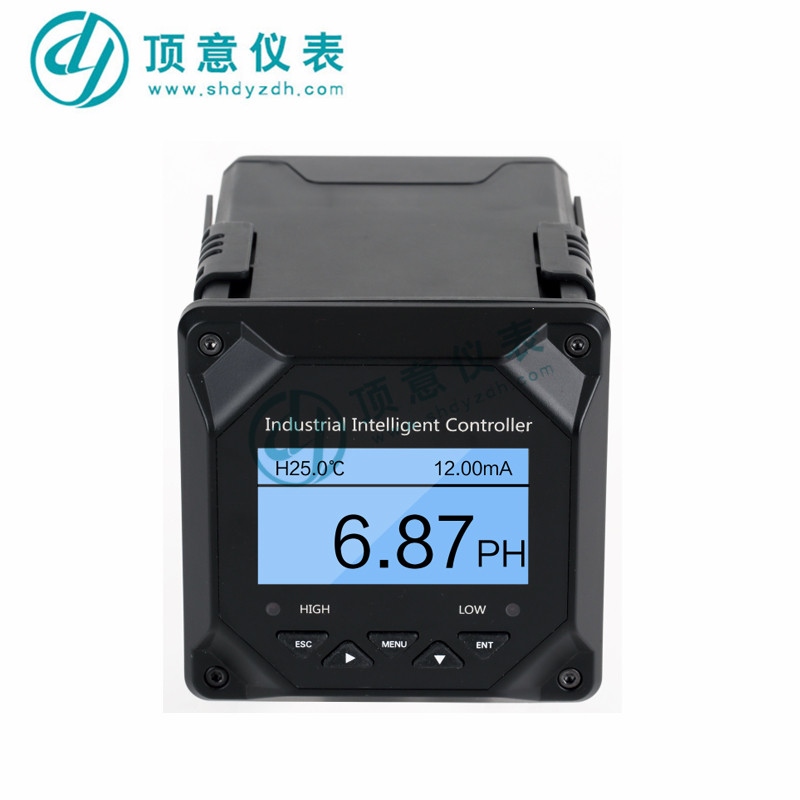

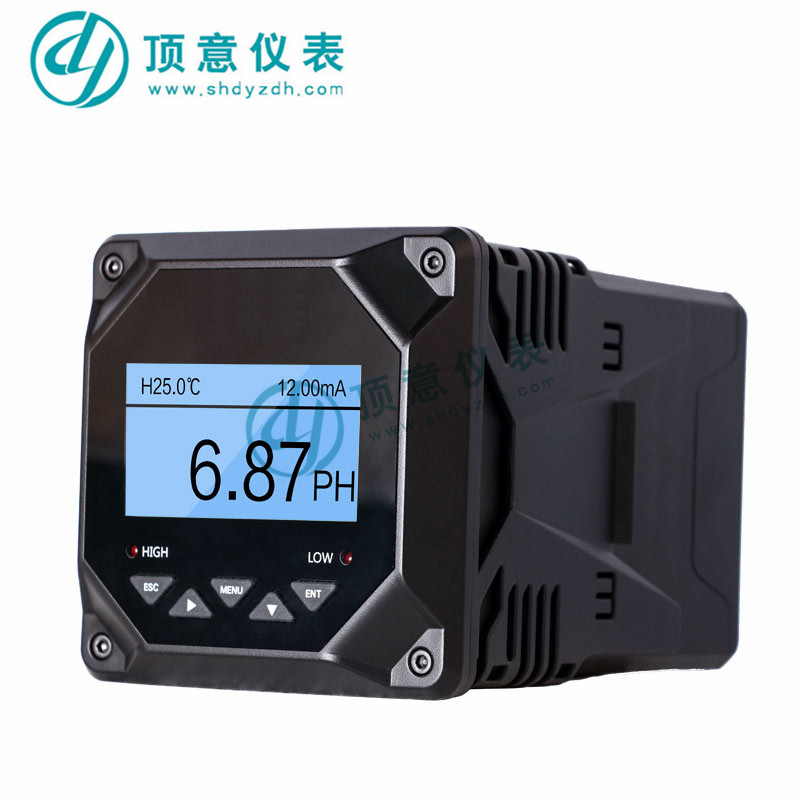

PH/ORP测试仪是一款智能在线化学分析仪器之一，是一款广泛应用于火电、化工化肥、冶金、环保、制药、生化、食品和自来水等溶液中PH值或ORP值和温度的连续监测。

连续监测数据通过变送输出连接记录仪实现远传监控与记录，也可以连接RS485接口通过MODBUS-RTU协议可方便联入计算机实现监控与记录。

·板卡模块化设计，组装配置更加方便

·采用2.4寸128*64 点阵屏

·采用隔离变送输出，干扰度更小

·可设置蜂鸣器、液晶背光开关功能

·工业控制式看门狗，确保仪表不会死机

可设置隔离变送4-20 mA输出，最大环路750Ω,0.1%FS

测量范围:PH（0-14 pH）;ORP(-1000-+1000 mV或(-2000-+2000 mV))

精度:±0.02 pH；±1mV

分辨率:0.01 pH；1mV

稳定性:≤0.02 pH/24H; ≤3 mV/24H

温度测量范围:-10-130℃，精度: ±0.5℃（NTC10K或PT1000）

RS485功能:兼容标准MODBUS-RTU通讯协议

供电电源:AC220V±10%,50Hz/60Hz(AC110V±10%,50Hz/60Hz)

继电器报警:两路常开常闭报警继电器AC250V、3A

语言:中英文可以切换

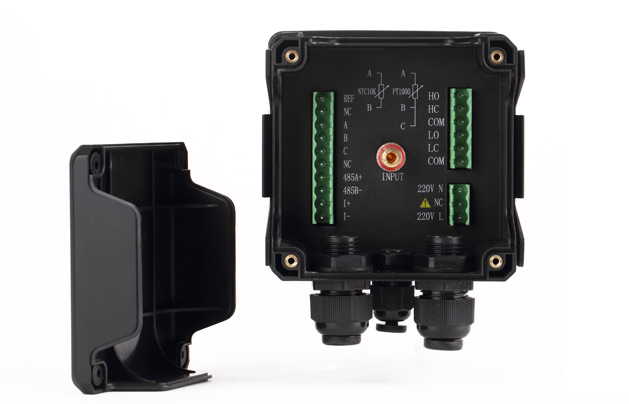

■INPUT:电极测量端

■REF:电极参比端

■NC:未定义

■A: 温度补偿端A,NTC10K和PT1000接这里

■B: 温度补偿端B,NTC10K和PT1000接这里

■C: 温度补偿端C,PT1000三线制的温度地，

 PT1000两线制需短接到B，NTC10K不用理会C

■RS485(A+):RS485通讯接口A+

■RS485(B-):RS485通讯接口B-

■4-20mA(+):4-20mA输出端+

■4-20mA(-):4-20mA输出端-

■AC220V(L):AC220V火线

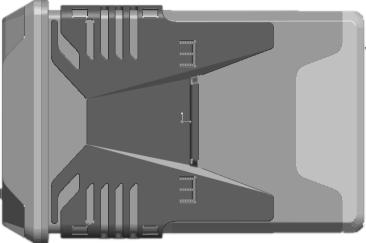

安装方法

    在仪表柜或安装面板上开出一个92.5*92.5的安装孔

    将仪表插入安装孔然后扣上蝴蝶扣，如下图所示

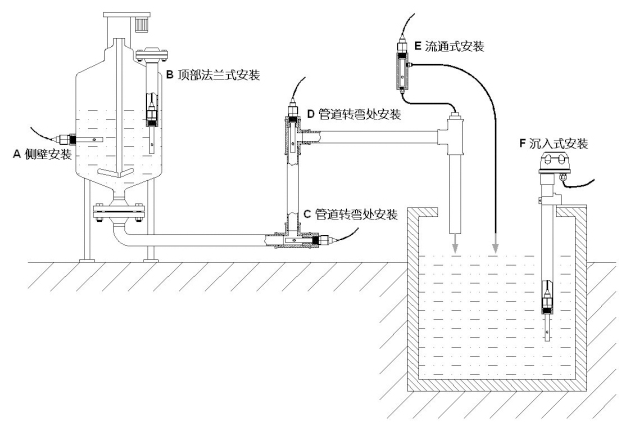

电极安装

故障分析及排除

 1、控制器无显示？

 答：检查电源线是否接对，电源是否供上。

 2、显示数字上、下乱跳？

 答：检查周围有无变频器等干扰设备，注意要远离这些干扰设备或者做好屏蔽措施。

 3、PH仪表不能校准？

 答：标准溶液配制不正确或者电极损坏。

 4、经过标准液PH4.00、PH6.86、PH9.18标定后测试不准？

 答：标准液是不是受污染了，更换标准液重新标定。

 5、数字反应慢？

 答：电极球泡被脏物遮盖，反应会变慢，请根据污染物类型按相应方法清洗，冬天慢属于正常现象。

售后服务保障

本公司向用户承诺，本仪表供货时所应提供的硬件、附件在材质和制造工艺上都不存在任何缺陷。从传感器购买之日起开始计算，在1年质保期内，若收到用户关于此类缺陷的通知，本公司对确实有缺陷的产品实行无条件免费维修或免费更换。本公司对所有非定制类产品一律保证7天包退1年保修，终身维护，终身技术指导。
