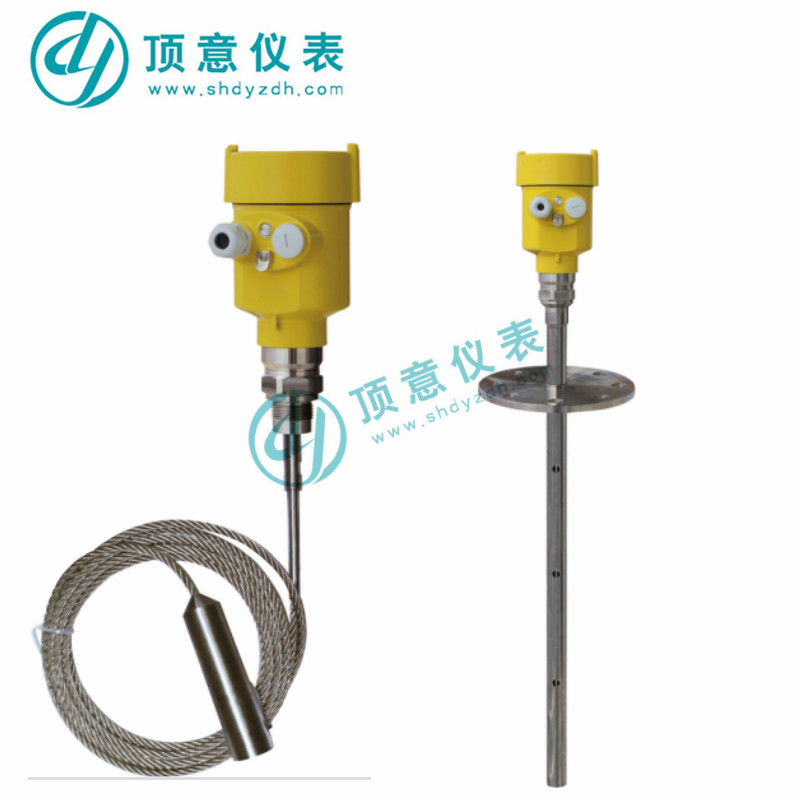

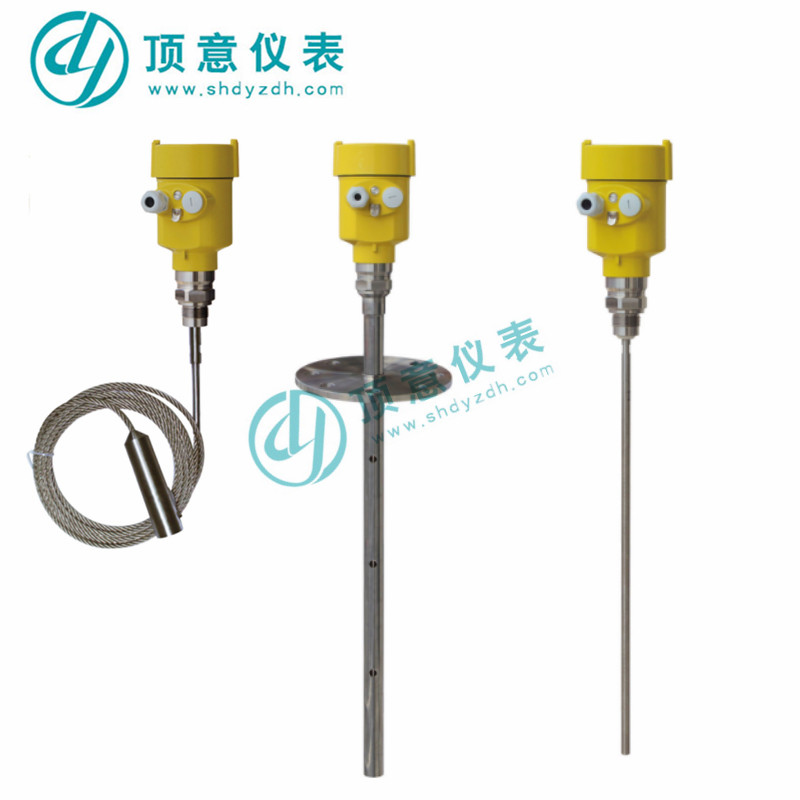

导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频

脉冲并沿缆式或杆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

     由于采用了先进的微处理器和独特的choDiscovery回波处理技术，导波雷达物位计可以应用于各种复杂工况。

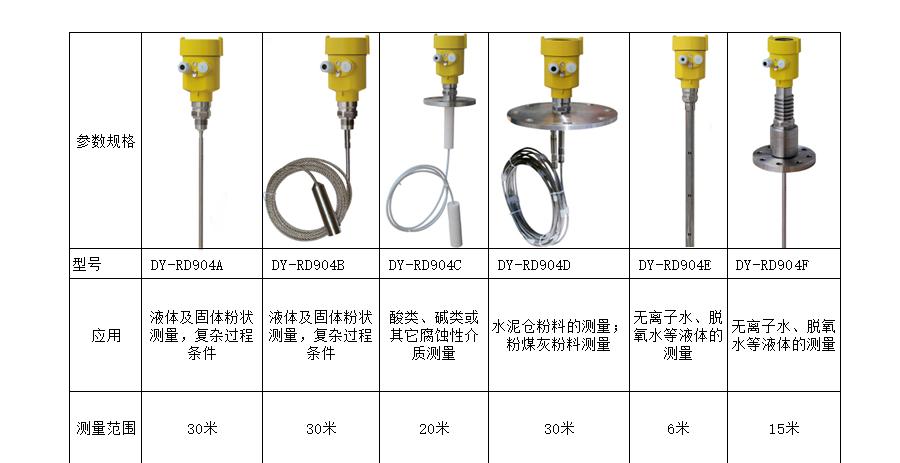

     多种过程连接方式及探测组件的型式，导波雷达物位计适用于各种复杂工况及应用场合。如：高温、高压等

     采用脉冲工作方式，导波雷达物位计发射功率极低，可安装于各种金属、非金属容器内，对人体及环境均无伤害。

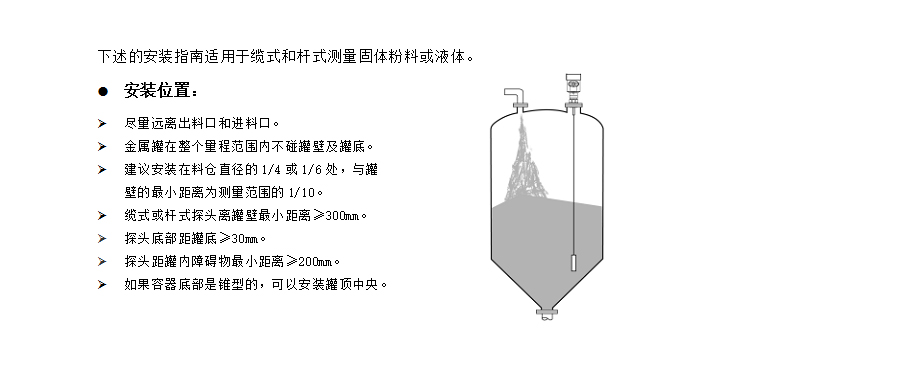

      在整个量程范围内确定缆或棒不要接触到内部障碍物，因此安装时应尽可能避开管内设施，

      如：人梯、限位开关、加热设备、支架等。另外需注意缆或棒不得与加料料流相交。

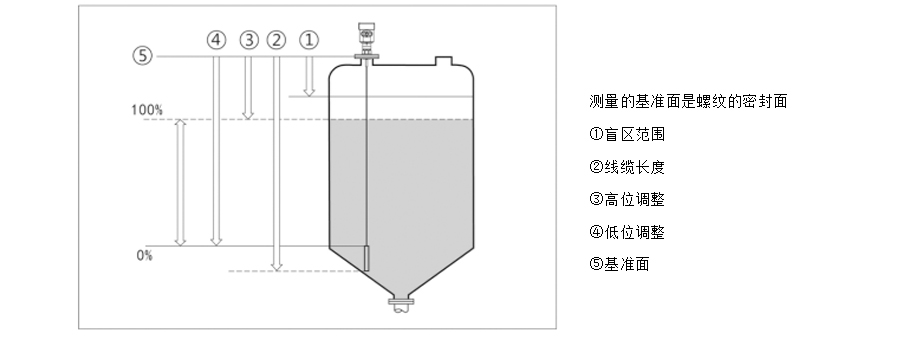

     安装仪表时还需注意：最高料位不得进入测量盲区；仪表距离罐壁必须保持一定的距离；

     仪表的安装尽可能使缆或棒的方向与被测介质的表面垂直。

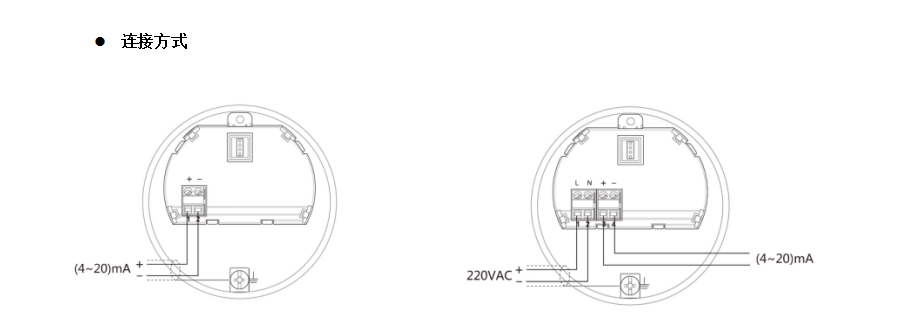

           24V 两线制接线图                              220V四线制接线图
