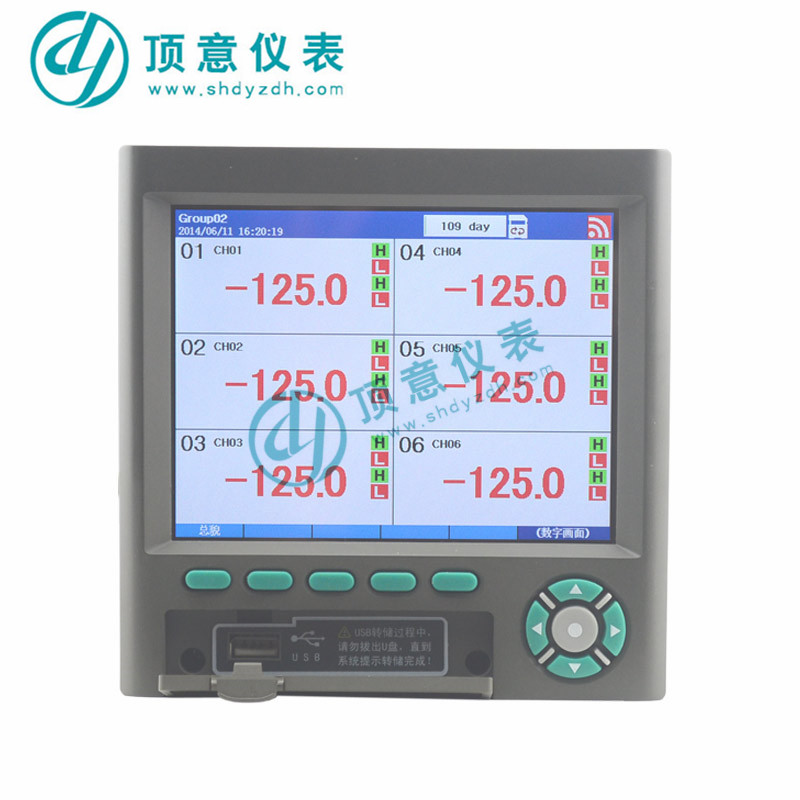

DY-R5000D高速无纸记录仪主要由液晶屏、按键、以ARM微处理器为核心的主板、主电源、外供变送器电源、智能通道板、大容量FLASH等构成，有蓝屏和彩色两种显示屏，可以接收多种类型的直流电流、电压和电阻信号，实现温度、压力、液面、流量、成分以及力、力矩、位移等物理量的显示、记录、超限监控、报表生成、数据通讯、信号变送以及流量累计等功能。吸纳了各种国内外无纸记录仪的优点，应用显示技术、微电子技术、数据存储和通讯技术，是一款功能齐全、操作方便、可靠、高性价比的产品。

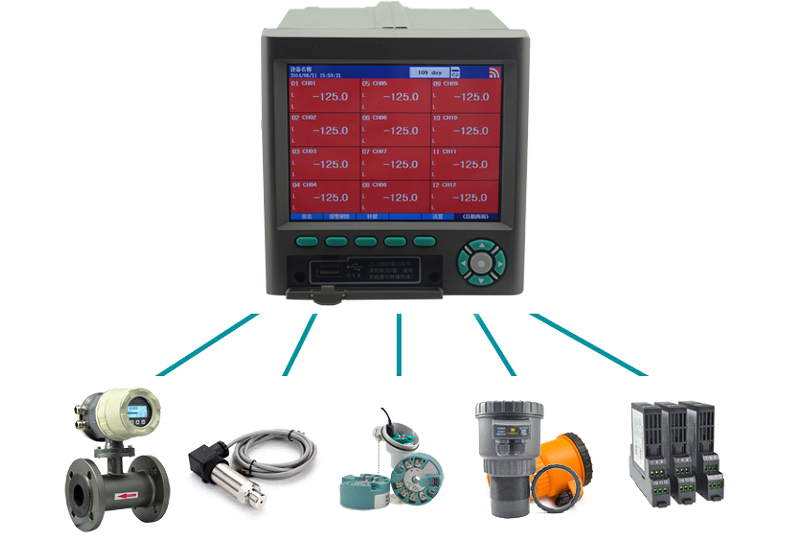

   DY-R5000D系列高速无纸记录仪可与流量计、液位计、压力变送器、温度传感器等现场一次仪表配合使用，能够采集温度、压力、流量、液位、电压、电流、湿度、频率、振动、转速等常用数据，主要运用于冶金、石油、化工、建材、造纸、食品、制药、大专院校、生物科研、热处理和水处理等各种工业现场，是替代传统记录仪的新一代经济实用型无纸记录仪。

l 无笔、无纸记录，日常维护工作量非常小，运行费用低；

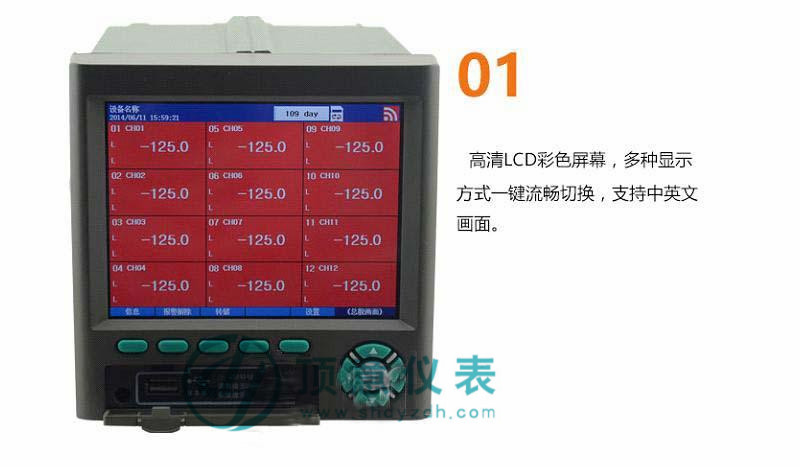

l 采用高亮度单色或彩色TFT液晶屏，CCFL背光、画面清晰；

l 采用ARM微处理器，可同时实现16路信号采集、记录、显示和报警；

l 采用64MB大容量的FLASH闪存芯片贮存历史数据，掉电不丢失数据；

l 全隔离万能输入，可同时输入多种信号，无需更换模块，通过软件组态即可；

l 显示工程量数据的数值范围更宽，可显示5位数值：-9999-19999；

l 可以组态、显示工程位号，工程单位，有流量累积；

l 具有闪动报警显示，同时指示各路通道的下下限、下限、上限、上上限报警，12路继电器报警输出；

l 可组态8点变送输出，光电隔离，误差小于0.2%F·S；

l 显示精度高，基本误差为±0.2%F·S；

l 温压补偿，支持补偿信号输入，常熟可选，提供多种补偿模型，如过热蒸汽，饱和蒸汽、压力补偿等常用补偿模型；

l 内置GB2312汉字库，使用全拼输入法输入；

l 支持外接微型打印机，手动打印数据、曲线，自动定时打印数据，满足客户现场打印的需求；

l 配备标准USB接口，历史数据转存快捷方便；

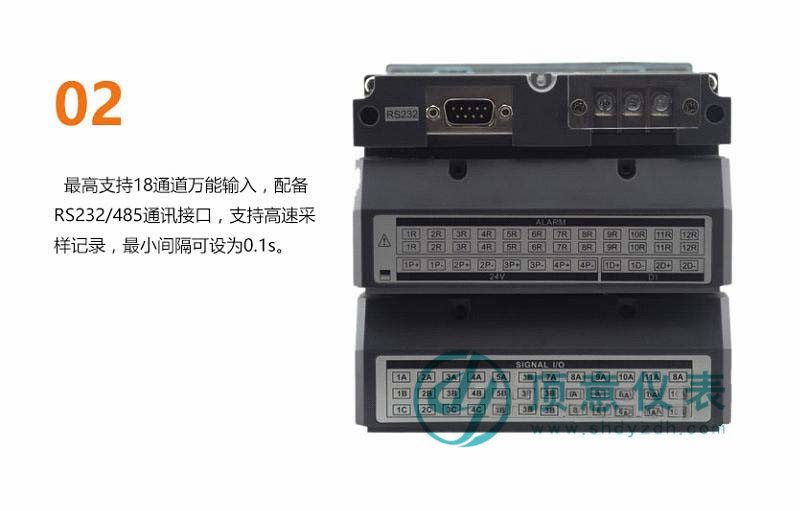

l 标准串行通讯接口，带光耦隔离的RS485和RS232C；

l 支持标准ModBus RTU通讯协议（选配功能），除支持本公司数据管理软件外，还支持MCGS、组态王等流行组态软件；

l 采用新型开关电源，能在交流电源AC85V-265V宽电压范围内正常工作；

l 提供变送器DC24V格力配电；

l 全铝密封外壳，通过EMCⅢ级，保证仪表在恶劣的环境中正常工作。

使用注意事项：

4 请勿自行维修和拆卸仪器

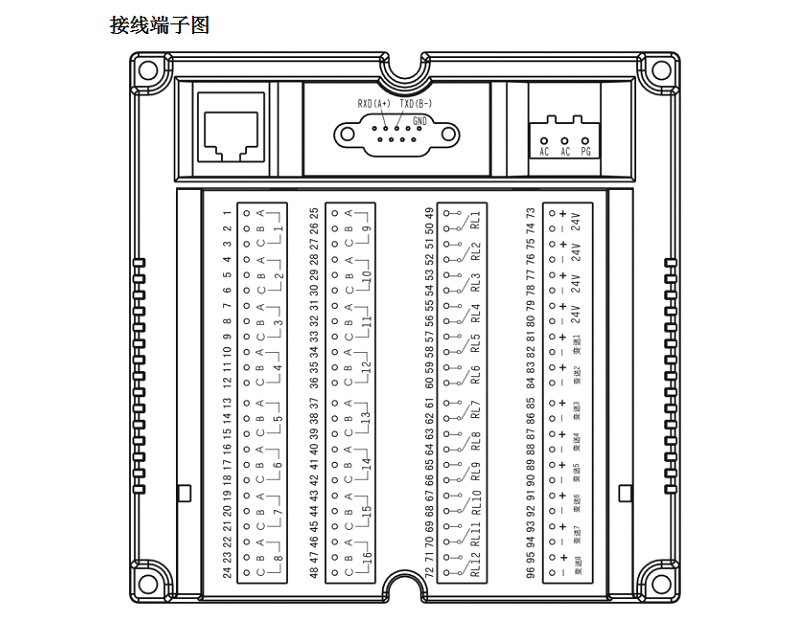

4 请先将引线与接线端子连接，再与仪表插接。

4 请在进行下列工作时，务必断开电源后操作

1、当连接大地线时

2、当对仪器端子接线及插拔端子时

4 仪表上电前请仔细检查接线是否正确无误

4 仪表断电及再次上电的间隔在5秒以上

4 在下列场合应采取适当的屏蔽措施

1、靠近电源动力线的场合

2、处在强电场或强磁场的场合

3、在产生静电或交流接触器干扰等类似的场合

4 不要将仪表安装在下列场合

1、暴露于阳光直射的场合

2、温度和湿度超过使用条件的场合

3、有腐蚀性气体或可燃性气体的场合

4、有大量粉尘、盐及金属性粉末的场合

5、水、油及化学液体易溅射到的场合

6、有直接震动或冲击的场合

问：不同的通道数有什么用呢？

通俗一点来讲，通道数就是指现场现场需要记录下几个数据就选几个通道的，打个比方如果现场有一个点的温度，那么就选一个通道的，有两个点的温度需要记录，就需要2个通道的。

问：输入信号这么多种，到底可以记录什么信号呢？

仪表的输入信号是万能信号输入的，这款记录仪可以记录温度、温湿度、电流、电压、电量、功率、频率和转速等信号，只需要选择相应的传感器就可以了呢。只需要将那些量程过大或者不在记录仪记录范围内的信号转化成标准信号接到记录仪就可以了呢。

问：输入信号这么多种，我该如何选择？

仪表的输入信号是万能信号输入的，选择信号，跟现场的传感器有关，一般压力变送器的信号为4-20mA的，温度传感器一般 是热电偶跟热电阻的，只要一一对应就可以了

问：记录仪的数据是怎么拷贝到电脑上的呢？平时U盘需要一直插在记录仪上吗？

一、记录仪是带USB接口的，可以通过U盘将数据拷贝到电脑上。电脑上安装我们赠送的软件可以对数据进行查看保存和分析了呢，平时U盘不需要插在记录仪上面的呢，只要需要拷贝数据的时候才用得到的呢，记录仪本身是有内存的呢。

二、通过RS485/RS232通讯接口直接与电脑通讯，可直接将数据传输到电脑，查看实时和历史数据的呢。

问：记录仪容量这么小，要是数据记录满了怎么办？

记录仪每组数据的容量都是非常小的，所以一般不需要担心记录仪的内存容量，打个比方，如果设置记录间隔1分钟一次，那么记录仪就能够记录半年以上了，且就算记录仪记录满了，仪器自己会自动覆盖掉最原始的数据的。
